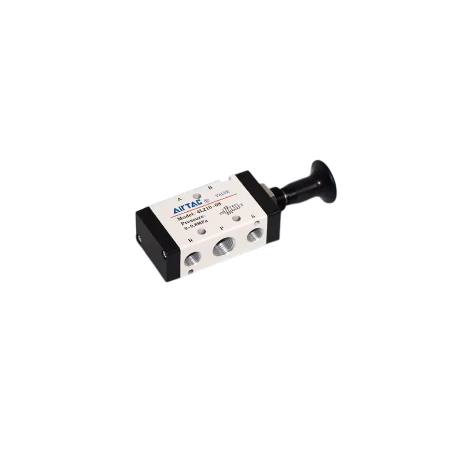

Van cơ khí nén 4L210-08 Airtac (hay còn gọi là van gạt tay/kéo đẩy khí nén 5/2) là thiết bị đảo chiều dòng khí nén thủ công cao cấp đến từ thương hiệu Airtac. Với thiết kế 5 cổng 2 vị trí (5/2) cùng cổng ren cấp khí 1/4″ (13mm), van được ứng dụng phổ biến để điều khiển hành trình tiến/lùi của xilanh khí nén tác động đôi một cách an toàn và chuẩn xác.
Mẫu van cơ khí nén 4L210-08 sở hữu thân hợp kim nhôm bền bỉ, cơ cấu kéo đẩy nhẹ nhàng và khả năng giữ áp kín khít nhờ các vòng đệm cao su chất lượng cao.
1. Thông số kỹ thuật chi tiết Airtac 4L210-08
| Thông số | Chi tiết kỹ thuật |
| Model sản phẩm | 4L210-08 |
| Thương hiệu | Airtac (Đài Loan) |
| Loại van | Van cơ 5/2 (5 cổng 2 vị trí), gạt/kéo tay |
| Kích thước cổng vào/ra (A, B, P) | 1/4″ (Ren 13mm) |
| Kích thước cổng xả (R, S) | 1/8″ (Ren 9.6mm) |
| Môi trường làm việc | Khí nén (lọc qua phin 40µm) |
| Áp suất hoạt động | 0.15 – 0.8 MPa (1.5 – 8 bar) |
| Áp suất chịu tải tối đa | 1.2 MPa (12 bar) |
| Nhiệt độ hoạt động | -20°C đến 70°C |
2. Ưu điểm nổi bật của van kéo tay Airtac 4L210-08
-
Cơ chế kéo đẩy nhẹ nhàng: Trục van làm bằng thép không gỉ được mài nhẵn, giúp thao tác kéo/đẩy đổi vị trí diễn ra mượt mà, không bị kẹt hay khựng.
-
Độ kín khít cao: Trang bị hệ thống gioăng phớt cao su tổng hợp chịu nhiệt, giảm ma sát tối đa và ngăn ngừa hiện tượng rò rỉ khí nén.
-
Vật liệu đúc dày dặn: Thân van bằng hợp kim nhôm cao cấp chống ăn mòn, chịu lực va đập cơ học tốt trong môi trường công nghiệp.
-
Dễ dàng lắp đặt: Đường ren gia công chuẩn xác tiêu chuẩn PT/G/NPT, dễ dàng kết nối với cút nối nhanh dây hơi và giảm âm.
3. Nguyên lý hoạt động & Ứng dụng thực tế
Nguyên lý hoạt động:
-
Vị trí 1 (Kéo tay van): Khí nén từ cổng P qua cổng A vào xilanh (đẩy xilanh ra), đồng thời khí dư từ cổng B thoát ra ngoài qua cổng xả S.
-
Vị trí 2 (Đẩy tay van): Khí nén đổi hướng từ cổng P qua cổng B vào xilanh (co xilanh về), khí dư từ cổng A thoát ra qua cổng xả R.
Ứng dụng thực tế:
-
Điều khiển xilanh khí nén trong các máy ép bàn, máy đột dập, máy kẹp phôi gỗ.
-
Dây chuyền đóng gói bao bì, gắp sản phẩm thủ công không sử dụng điện năng.
-
Hệ thống khí nén làm việc trong môi trường chống cháy nổ (nơi không thể sử dụng van điện từ).
